उच्च दाब उपकरण क्या है? 10,000 पीएसआई या उससे अधिक पर निरंतर संचालन के लिए रेट किया गया कोई भी सिस्टम घटक पूरी तरह से उच्च दबाव उपकरण श्रेणी में आता है। व्यवहार में, अपतटीय वेलहेड्स, हाइड्रोजन ईंधन स्टेशन और सुपरक्रिटिकल द्रव अनुसंधान नियमित रूप से उस सीमा को 60,000 पीएसआई और उससे आगे तक बढ़ा देते हैं। यहां एक भी गलत-निर्दिष्ट फिटिंग लीक नहीं होती है - यह स्टील को फ्रैक्चर करने के लिए संग्रहीत ऊर्जा को तेजी से मुक्त करती है। यही कारण है कि इंजीनियर दबाव रेटिंग को मार्केटिंग संख्या के रूप में नहीं बल्कि एक कठिन डिज़ाइन बाधा के रूप में मानते हैं। वही निर्माता जो प्रयोगशाला में 30,000 पीएसआई सुई वाल्व का उत्पादन करता है, 150,000 पीएसआई आटोक्लेव कनेक्शन की आपूर्ति भी कर सकता है। मुख्य विषय स्थिर रहते हैं: सामग्री चयन, थ्रेड ज्यामिति, और सत्यापन परीक्षण। परिणाम लिफाफे में क्या परिवर्तन होता है। विश्वविद्यालय की प्रयोगशाला में 30k psi परीक्षण बेंच को बार-बार सील करने की आवश्यकता होती है; 60k psi फ़्रेक मैनिफोल्ड अपघर्षक घोल और चक्रीय थकान के माध्यम से जीवित रहने की मांग करता है। नीचे दी गई तालिका उन उद्योगों के लिए सामान्य दबाव वर्गों को दर्शाती है जो उन पर निर्भर हैं। दबाव वर्ग और विशिष्ट उद्योग अनुप्रयोग दबाव वर्ग (पीएसआई) विशिष्ट अनुप्रयोग घटक उदाहरण 30,000 प्रयोगशाला अनुसंधान, रासायनिक इंजेक्शन, छोटे पैमाने पर हाइड्रोस्टेटिक परीक्षण 30k सुई वाल्व, शंकु-और-थ्रेडेड टी 40,000 पायलट-स्केल सुपरक्रिटिकल निष्कर्षण, मध्य-रेंज वॉटरजेट कटिंग 40k चेक वाल्व, टूटना डिस्क असेंबली 60,000 तेल और गैस फ्रैक्चरिंग, गहरे पानी में बीओपी नियंत्रण, बड़े व्यास वाले आटोक्लेव द्रव अंत ब्लॉक, 60k सुरक्षा प्रमुख 100,000 उच्च दबाव भौतिकी, डायमंड एनविल बैकअप, अल्ट्रा डीप वेल इंटरवेंशन 100k ट्यूबिंग निपल, एंटी-वाइब्रेशन ग्रंथि 150,000 अत्यधिक दबाव सामग्री संश्लेषण, विशेष आइसोस्टैटिक दबाव 150k टी, उपकरण वाल्व 30k‑psi फिटिंग और 60k‑psi फिटिंग एक जैसी दिख सकती हैं। आंतरिक रूप से, दीवार की मोटाई, अनाज की दिशा और गर्मी-उपचार प्रोटोकॉल मौलिक रूप से भिन्न हैं। यह लेख वही अंतर उजागर करता है। उच्च दबाव प्रणालियों के प्रमुख घटक एक उच्च दबाव सर्किट केवल उतना ही मजबूत होता है जितना इसका सबसे कम नियंत्रित इंटरफ़ेस। छह घटक परिवार अधिकांश भारी सामान उठाते हैं: वाल्व, फिटिंग, ट्यूबिंग, सील, टूटने वाले उपकरण, और कंपन-डैम्पिंग असेंबली। हर एक मायने रखता है. वाल्व सुई वाल्व 150,000 पीएसआई तक के दबाव पर बढ़िया प्रवाह विनियमन और सख्त शटऑफ प्रदान करें। उनके स्टेनलेस या मिश्र धातु इस्पात के तनों में पित्त को रोकने के लिए एक कठोर-बैठा हुआ, गैर-घूमने वाला टिप होता है। वाल्वों की जाँच करें बैकफ़्लो को रोकें जो पंप को बंद कर सकता है या फ़िल्टर हाउसिंग को ध्वस्त कर सकता है; 60k पीएसआई पर, एक चिपके हुए पॉपपेट का मतलब छह-आंकड़ा पुनर्निर्माण हो सकता है। सुरक्षा प्रमुख और रप्चर डिस्क अंतिम दबाव राहत के रूप में काम करती है - एक कैलिब्रेटेड बर्स्ट दबाव पर सेट, वे ऑपरेटरों और डाउनस्ट्रीम इंस्ट्रूमेंटेशन दोनों की रक्षा करते हैं। उनमें से किसी को निर्दिष्ट करते समय, एक प्रमाणित प्रवाह गुणांक (सीवी) और एक दस्तावेजी उद्घाटन दबाव सहिष्णुता की मांग करें। फिटिंग और ट्यूबिंग उच्च दबाव फिटिंग एक कॉम्पैक्ट कोनड-और-थ्रेडेड डिज़ाइन का उपयोग करती है जो पारंपरिक एनपीटी कनेक्शन के बड़े हेक्स बॉडी को समाप्त करती है। यह ज्यामिति ताकत का त्याग किए बिना उच्च प्रवाह दर के लिए बड़े बोर व्यास को समायोजित करती है। कोनड कनेक्शन टीज़, क्रॉस, एल्बो और यूनियन के रूप में उपलब्ध हैं। टयूबिंग आम तौर पर ठंडे खींचे गए 316 स्टेनलेस स्टील या निकल मिश्र धातु से बनी होती है, जो ASME B31.3 के अनुसार गणना की गई दीवार की मोटाई के साथ 1/4 इंच, 3/8 इंच और 9/16 बाहरी व्यास में आपूर्ति की जाती है। सील और एंटी-वाइब्रेशन असेंबली सवार पैकिंग और ग्रंथि सील प्रक्रिया तरल पदार्थ से बचने के खिलाफ अग्रिम पंक्ति की रक्षा है। फ्रैक्चरिंग वातावरण में, एक घिसी हुई पैकिंग सील द्रव के अंतिम जीवन को 40 प्रतिशत तक कम कर सकती है। एंटी-वाइब्रेशन ग्रंथि असेंबलियां पंप-प्रेरित दोलन को अवशोषित करती हैं, जिससे टयूबिंग स्ट्रिंग को कनेक्शन बिंदु पर सख्त होने से रोका जाता है। जब कंपन 10 हर्ट्ज से अधिक हो जाता है, तो विस्थापन पहले से ही धागे की जड़ पर दबाव डाल रहा है; यह तत्काल निरीक्षण की सीमा है। फ्रैक पंप प्लंजर निर्माता, आपूर्तिकर्ता, फैक्टरी - अनहुई तियानयु पेट्रोलियम उपकरण विनिर्माण कंपनी लिमिटेड। एन्हुई तियान्यू पेट्रोलियम फ़्रैक पंप प्लंजर निर्माता, फ़्रैक पंप प्लंजर आपूर्तिकर्ता और चीन में फैक्टरी है, बिक्री के लिए कस्टम फ़्रैक पंप प्लंजर, लगातार उन्नत सीओए पर शोध और विकास के माध्यम से उत्पाद देखें → दबाव रेटिंग और सामग्री चयन 30,000 पीएसआई के लिए एक सामग्री चुनना 60,000 पीएसआई के लिए एक सामग्री चुनने से अलग है। 60k psi पर, 9/16‑in OD ट्यूब में हूप तनाव 180,000 psi तक पहुँच जाता है - जो एनील्ड 316 की उपज शक्ति से काफी अधिक है। इंजीनियरों को कोल्ड-वर्क्ड या वर्षा-कठोर ग्रेड पर ध्यान देना चाहिए। नीचे दिया गया मैट्रिक्स आम तौर पर उपलब्ध सामग्रियों को उनकी सुरक्षित ऑपरेटिंग विंडो के साथ क्रॉस-रेफरेंस करता है। दबाव वर्ग द्वारा सामग्री चयन मैट्रिक्स सामग्री 30k साई उपयुक्तता 60k साई उपयुक्तता अधिकतम तापमान (°F) H₂S सेवा (NACE MR0175) एआईएसआई 316 स्टेनलेस (एनील्ड) हाँ नहीं (उपज सीमित) 1,000 हाँ (up to 60k psi, specific hardness) एआईएसआई 316 कोल्ड-वर्क्ड हाँ हाँ 800 हाँ, with hardness control मिश्र धातु 625 (इनकोनेल) हाँ हाँ 1,200 हाँ, preferred for sour gas 17-4 पीएच एच900 हाँ हाँ 600 H₂S के लिए अनुशंसित नहीं टाइटेनियम ग्रेड 5 हाँ हाँ 800 हाँ, excellent corrosion resistance वास्तविक विभेदक थकान भरा जीवन है, तन्य शक्ति नहीं। एक 60k साई वाल्व शरीर जो 5,000‑psi हाइड्रोटेस्ट से बच जाता है वह 0-60k चक्रीय सेवा के 200 घंटों के बाद भी टूट सकता है यदि मशीनिंग से छोटे तनाव बढ़ाने वाले तत्वों को हटाया नहीं जाता है। हाइड्रोजन सल्फाइड युक्त अम्लीय वातावरण के लिए, NACE MR0175 का पालन गैर-परक्राम्य है। यह मानक अधिकतम कठोरता (आमतौर पर कार्बन और कम-मिश्र धातु स्टील्स के लिए एचआरसी 22) निर्धारित करता है, जिससे पूरी तरह से कठोर 17-4 पीएच जैसे विकल्प समाप्त हो जाते हैं। खरीदारों को ऐसी सामग्री परीक्षण रिपोर्ट की आवश्यकता होनी चाहिए जो वास्तविक उपज शक्ति और चारपी प्रभाव मूल्यों को दर्शाती हो, न कि केवल सामान्य मिल प्रमाणपत्रों को। ट्यूबिंग के लिए, दीवार की मोटाई की गणना ASME B31.3 सूत्र t = P×D / (2S×E 0.8P) का उपयोग करके की जाएगी, जहां S तापमान पर स्वीकार्य तनाव है और E अनुदैर्ध्य संयुक्त कारक है। 60k psi और 9/16‑in OD पर, कोल्ड-वर्क्ड 316 के लिए न्यूनतम दीवार 0.083 इंच है; पतले स्टॉक की पेशकश करने वाला एक आपूर्तिकर्ता सावधानी बरत रहा है। फ्रैक पंप वाल्व बॉडी और सीटें निर्माता, आपूर्तिकर्ता, कारखाने - अनहुई तियानयु पेट्रोलियम उपकरण विनिर्माण कंपनी, एल एन्हुई तियान्यू पेट्रोलियम फ़्रैक पंप वाल्व बॉडी और सीट्स निर्माता, फ़्रैक पंप वाल्व बॉडी और सीटें आपूर्तिकर्ता और चीन में फैक्टरी है, कस्टम फ़्रैक पंप वाल्व बॉडी और सीटें बिक्री के लिए, बेहतर वाल्व बॉडी उत्पाद देखें → कनेक्शन प्रकार: कोनड‑और‑थ्रेडेड बनाम बाइट‑टाइप बनाम फ़्लैंग्ड जोड़ वह जगह है जहां अधिकांश उच्च दबाव प्रणालियाँ विफल हो जाती हैं। तीन कनेक्शन दर्शन हावी हैं - और सबसे अच्छा पूरी तरह से पहुंच, कंपन और स्वीकार्य रिसाव दर पर निर्भर करता है। कोनड-एंड-थ्रेडेड (सी एंड टी)। एक 58° शंकु एक मिलान ग्रंथि के साथ मेल खाता है, और थ्रेडेड आस्तीन ट्यूबिंग को शंकु में खींचती है। कोई भी फेरूल ट्यूब की दीवार को नहीं काटता; इसके बजाय, ट्यूब का चेहरा ही सीलिंग सतह बन जाता है। यह डिज़ाइन 150,000 पीएसआई को संभालता है, शून्य-निकासी असेंबली प्रदान करता है, और ठीक से टॉर्क किए जाने पर एपीआई 598 क्लास ए (शून्य रिसाव) प्राप्त करता है। एक अनुभवी तकनीशियन के लिए असेंबली का समय प्रति जोड़ औसतन चार मिनट है। काटने का प्रकार (फेरूल)। जब नट को कस दिया जाता है तो एक धातु का फेरूल ट्यूबिंग में कट जाता है। इसे इकट्ठा करना तेज़ है लेकिन 15,000 पीएसआई से ऊपर अविश्वसनीय है - फेरूल फिसल सकता है, और कंपन काटने को ढीला कर देता है। चक्रीय लोडिंग के तहत रिसाव दरें अक्सर आईएसओ 5208 क्लास सी तक गिर जाती हैं। निकला हुआ किनारा कनेक्शन. गैसकेटेड बोल्ट फ्लैंग्स बड़े-बोर पाइपिंग के लिए काम करते हैं लेकिन 60k psi पर अव्यावहारिक हैं; मेटल रिंग गैस्केट को बैठाने के लिए आवश्यक बोल्ट लोड बहुत अधिक हो जाता है, और अकेले निकला हुआ किनारा वजन छोटे-बोर इंस्ट्रूमेंटेशन लाइनों को शिथिल कर सकता है। नीचे दिया गया निर्णय मैट्रिक्स ट्रेड-ऑफ़ को स्पष्ट करता है। कनेक्शन प्रकार निर्णय मैट्रिक्स कनेक्शन प्रकार अधिकतम दबाव (पीएसआई) सील विश्वसनीयता (एपीआई 598 क्लास) स्थापित करने का समय (न्यूनतम/संयुक्त) कंपन सहनशीलता शंक्वाकार और पिरोया हुआ 150,000 ए (शून्य रिसाव) 4 उच्च (ग्रंथि के साथ) काटने का प्रकार 15,000 बी-सी 2 नीचा निकला हुआ किनारा (आरजे गैसकेट) 20,000 ए-बी 15 मध्यम कोनड‑और‑थ्रेडेड एकमात्र विकल्प है जो लैब बेंच से फ्रैक पैड तक बिना मौलिक डिज़ाइन परिवर्तन के स्केल करता है। 60k psi हाइड्रोजन कंप्रेसर डिस्चार्ज लाइन के लिए, C&T के साथ सुरक्षा का मार्जिन फेरूल जॉइंट की तुलना में 2.5 गुना अधिक है। रखरखाव दल भी इसे पसंद करते हैं: एक एकल‑और‑एक‑चौथाई टर्न री‑टॉर्क अक्सर ट्यूब को बदले बिना एक रोते हुए जोड़ को पुनर्स्थापित करता है। सुरक्षा एवं रखरखाव सर्वोत्तम प्रथाएँ कोई उच्च दबाव उपकरण स्थापित न करें और न भूलें। एक चेकलिस्ट अनुशासन धीमी गति से विकसित होने वाली विफलताओं को पकड़ता है - एक ग्रंथि के नीचे दरार का क्षरण, एक फिसला हुआ धागा, एक कठोर पैकिंग - इससे पहले कि वे रिपोर्ट करने योग्य घटनाएं बन जाएं। टॉर्क सत्यापन से प्रारंभ करें। प्रत्येक शंकुधारी कनेक्शन में फ़ैक्टरी-अनुशंसित टॉर्क मान होता है; 60k psi पर, 9/16‑इंच की आस्तीन आमतौर पर 25 ft‑lb तक कसी जाती है। पहले 50 दबाव चक्रों के भीतर, फिर उसके बाद हर 500 चक्रों में टॉर्क की पुनः जाँच करें। सील निरीक्षण परिचालन घंटों का पालन करता है: निरंतर तरल सेवा में पीटीएफई-समर्थित सील को 500-घंटे के अंतराल पर खींचा जाना चाहिए और रेंगना मापा जाना चाहिए। वाल्वों में धातु-से-धातु सीट सील 2,000 घंटे तक चल सकती है लेकिन आधे अंतराल पर रिसाव परीक्षण की आवश्यकता होती है। कंपन निगरानी अपने स्वयं के प्रोटोकॉल की हकदार है। 24 इंच से अधिक लंबे किसी भी पाइपिंग स्पैन पर त्रि-अक्षीय एक्सेलेरोमीटर स्थापित करें। जब पीक-टू-पीक विस्थापन 5 मील से अधिक हो जाता है - या बेसलाइन से आवृत्ति 10 हर्ट्ज से अधिक बढ़ जाती है - तो बंद करें और निकटतम एंटी-वाइब्रेशन ग्रंथि असेंबली की जांच करें। प्रत्येक 2 मीटर पर एक सपोर्ट क्लैंप नाटकीय रूप से प्रतिध्वनि को कम करता है। नीचे दी गई चेकलिस्ट दैनिक, साप्ताहिक और मासिक गतिविधियों का सारांश प्रस्तुत करती है। दैनिक: पैकिंग नट्स के आसपास तरल पदार्थ की धुंध की दृश्य जांच; डिस्चार्ज दबाव में उतार-चढ़ाव रिकॉर्ड करें। साप्ताहिक: टॉर्क-स्ट्राइप सभी महत्वपूर्ण कनेक्शन; लॉग कंपन स्पेक्ट्रा। मासिक: सुरक्षा शीर्षों के 10 प्रतिशत नमूने पर हाइड्रोस्टैटिक प्रूफ परीक्षण; अल्ट्रासोनिक गेज के साथ मोड़ शीर्ष पर ट्यूब की दीवार की मोटाई मापें। प्रति शिफ्ट (फ्रैक्चरिंग पंप): प्लंजर क्लैंप बोल्ट का निरीक्षण करें और पावर एंड में चिकनाई तेल के स्तर को सत्यापित करें - कम चिकनाई वाला तेल तरल अंत के घिसाव को तेज करता है। सही उच्च दबाव उपकरण आपूर्तिकर्ता का चयन कैसे करें एक विशिष्ट शीट आपको छोटी सूची में ले जाती है। एक लेन-देन विक्रेता को एक दीर्घकालिक भागीदार से अलग करने वाली बात यह है कि जब केवल दबाव रेटिंग ही समस्या नहीं होती है तो वे कैसे प्रतिक्रिया देते हैं - जब आपको एक संशोधित बोर की आवश्यकता होती है, CO₂ सेवा के लिए एक हेस्टेलॉय स्टेम, या एक 20-वर्षीय ट्रिपलक्स पंप के प्रतिस्थापन भाग की आवश्यकता होती है जो बिना किसी वर्तमान कैटलॉग के साथ प्रतिच्छेद करता है। पाँच आयामों में आपूर्तिकर्ताओं का मूल्यांकन करें। आपूर्तिकर्ता मूल्यांकन स्कोरकार्ड (1-5 स्केल) मूल्यांकन मानदंड क्या देखना है वज़न दबाव सीमा एवं प्रमाणीकरण 60k-150k साई पेशकश का दस्तावेजीकरण; एपीआई 6ए, एपीआई 598, या आईएसओ 5208 परीक्षण रिपोर्ट ऊँचा सामग्री Traceability हीट संख्या, चार्पी मान और NACE MR0175 अनुपालन विवरण के साथ पूर्ण मिल प्रमाणपत्र ऊँचा लीड समय और सूची ≤4 सप्ताह में मानक घटक; त्वरित निर्माण-टू-ऑर्डर ≤2 सप्ताह; सील और प्लंगर्स का स्थानीय स्टॉक मध्यम कस्टम इंजीनियरिंग क्षमता गैर-मानक बोर आकार या हाइब्रिड सामग्री के लिए इन-हाउस एफईए और मशीनिंग मध्यम वारंटी और आफ्टरमार्केट समर्थन न्यूनतम 1 वर्ष की दोष वारंटी, 3 वर्ष तक बढ़ाने का विकल्प; तक पहुंच विनिमेय भाग विरासत पंपों के लिए ऊँचा उदाहरण के लिए, तेल और गैस फ्रैक्चरिंग में, एक आपूर्तिकर्ता जो तीन सप्ताह में बदलने योग्य पैकिंग बोर के साथ पूरी तरह से जाली, स्टेनलेस-स्टील तरल पदार्थ भेज सकता है, पांच-दिवसीय कार्यक्रम से एक अनिर्धारित आउटेज को एक-दिवसीय स्वैप में बदल देता है। वह क्षमता मूल्य पत्रक पर दिखाई नहीं देती है, लेकिन यह डाउनटाइम बहीखाता पर दिखाई देती है। चाहे आप विश्वविद्यालय रिएक्टर के लिए एक 30k psi सुई वाल्व खरीद रहे हों या छह-पंप स्प्रेड तैयार कर रहे हों, यही सिद्धांत लागू होता है। आपके घटकों को बनाने वाली सामग्री के सटीक बैच के लिए ताप‑लॉट‑विशिष्ट तन्यता रिपोर्ट मांगें। यदि आपूर्तिकर्ता इसका उत्पादन नहीं कर सकता है, तो इकाई मूल्य पर बचत एक बीमा पॉलिसी बन जाती है जिसे आप अपने उपकरण के विरुद्ध लिख रहे हैं। .article-section{margin-bottom:40px}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px}.article-section p{font-size:16px;margin-bottom:12px}.article-section ul,.article-section ol{margin-bottom:12px}.article-section ul{list-style-type:disc!important;list-style-position:inside!important}.article-section ol{list-style-type:decimal!important;list-style-position:inside!important;padding-left:0}.article-section li{list-style:inherit!important;font-size:16px;margin-bottom:5px}.article-table{display:table;text-align:center;border-collapse:collapse;width:100%;font-size:16px;margin-bottom:15px}.article-table thead{display:table-header-group}.article-table tbody{display:table-row-group}.article-table tr{display:table-row}.article-table th{display:table-cell;font-weight:bold;border:1px solid #ccc;padding:8px}.article-table td{display:table-cell;border:1px solid #ccc;padding:8px}.article-image{margin:24px 0;text-align:center}.article-image img{max-width:100%;height:auto;display:block;margin:0 auto} .internal-link{color:#2563eb;font-weight:bold;text-decoration:underline} .product-card{margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal} .pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center} .pc-img{width:160px;min-width:160px;height:120px;object-fit:cover;flex-shrink:0;display:block} .pc-img-placeholder{background:#f3f4f6} .pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;justify-content:space-between} .pc-title{font-size:15px;font-weight:600;color:#111;margin:0 0 6px} .pc-desc{font-size:13px;color:#6b7280;margin:0 0 8px;overflow:hidden;display:-webkit-box;-webkit-line-clamp:2;-webkit-box-orient:vertical} .pc-cta{font-size:13px;font-weight:600;margin-top:auto} .pc-inner:hover .pc-title{text-decoration:underline}

एक तरल पदार्थ का सिरा जो बिना किसी घटना के 200 घंटे तक चला है, एक ही पाली में टूट सकता है। विफलता लगभग हमेशा एक ही स्थान से शुरू होती है: बोर चौराहा। पैकिंग नहीं, धागे नहीं, वाल्व सीटें नहीं - वह बिंदु जहां प्लंजर बोर सक्शन और डिस्चार्ज वाल्व मार्ग से मिलता है। यह समझना कि वह स्थान तनाव को इतनी गंभीरता से क्यों केंद्रित करता है, द्रव अंत की दीर्घायु, सामग्री चयन और विफलता की रोकथाम को समझने की नींव है। कैसे एक तरल पदार्थ का अंत खुद को अंदर से नष्ट कर देता है प्रत्यागामी पंप का प्रत्येक स्ट्रोक द्रव अंत शरीर को एक दबाव चक्र के अधीन करता है। चरम डिस्चार्ज दबाव पर - फ्रैक्चरिंग अनुप्रयोगों में आमतौर पर 9,000 से 13,000 पीएसआई, और कुछ सीमेंटिंग या उत्तेजना कार्य में अधिक - आंतरिक दीवारें तनाव में बाहर की ओर खिंच जाती हैं। जब प्लंजर पीछे हटता है और दबाव कम हो जाता है, तो वे दीवारें शिथिल हो जाती हैं। यह विस्तार और संकुचन चक्र प्रति मिनट सैकड़ों बार दोहराया जाता है, और यह उन चक्रों का संचयी प्रभाव है, न कि एक भी विनाशकारी अतिदबाव घटना, जो अंततः शरीर को नष्ट कर देती है। थकान विफलता का तरीका है. और थकान हमेशा सबसे कमजोर बिंदु ढूंढती है। द्रव सिरे में, वह बिंदु ज्यामितीय रूप से पंप के एक स्ट्रोक चलाने से बहुत पहले निर्धारित किया जाता है। इसे उस समय ब्लॉक में इंजीनियर किया जाता है जब इंटरसेक्टिंग बोर कट जाते हैं, क्योंकि ज्यामिति स्वयं इस तरह से तनाव बढ़ाती है कि समान दीवार खंड कभी अनुभव नहीं करते हैं। तनाव एकाग्रता का वास्तव में क्या मतलब है आंतरिक दबाव के तहत एक सरल, निर्बाध सिलेंडर में, घेरा तनाव परिधि के चारों ओर अपेक्षाकृत समान रूप से वितरित होता है। किसी भी असंततता का परिचय दें - एक छेद, एक पायदान, क्रॉस-सेक्शन में अचानक परिवर्तन - और यहां तक ​​कि वितरण भी बाधित हो जाता है। असंततता से सटी सामग्री को वह भार उठाना होगा जो हटाई गई सामग्री अब नहीं उठा सकती। तनाव गायब नहीं होता; यह उद्घाटन के किनारों पर केंद्रित होता है। इस घटना को परिमाणित किया गया है तनाव एकाग्रता कारक (एससीएफ) , एक आयामहीन गुणक जो व्यक्त करता है कि एक अबाधित खंड में नाममात्र तनाव की तुलना में चरम स्थानीय तनाव कितना अधिक है। उदाहरण के लिए, 3.0 के एससीएफ का मतलब है कि बोर खोलने के ठीक बगल की सामग्री औसत दीवार मोटाई पर आधारित गणना की तुलना में तीन गुना अधिक तनाव का अनुभव करती है। में प्रकाशित शोध जर्नल ऑफ़ मैटेरियल्स साइंस: मैटेरियल्स इन इंजीनियरिंग पुष्टि करता है कि क्रॉस-बोर से ज्यामितीय असंतोष दबाव पोत डिजाइन में आने वाले सबसे गंभीर तनाव बढ़ाने वालों में से एक है, जिसमें सबसे अधिक सांद्रता बोर चौराहे के किनारों पर होती है। असंततता का आकार यह नियंत्रित करता है कि एकाग्रता कितनी गंभीर हो जाती है। तीव्र पुनः प्रवेशित कोने तनाव को नाटकीय रूप से बढ़ाते हैं। सहज परिवर्तन इसे कम करते हैं। एक पूरी तरह से चिकनी, निर्बाध बोर में कोई एकाग्रता कारक नहीं होता है - लेकिन दो बेलनाकार मार्गों के बीच एक तेज कोने वाला चौराहा सबसे अनुकूल ज्यामिति में भी 2.0 से ऊपर एससीएफ मान उत्पन्न कर सकता है। क्रॉस-बोर: जहां चार रास्ते टकराते हैं एक पारंपरिक द्रव अंत ब्लॉक में एक केंद्रीय द्रव कक्ष में मिलने वाले चार प्रतिच्छेदन मार्ग होते हैं: प्लंजर बोर क्षैतिज रूप से चलता है, सक्शन वाल्व बोर नीचे से आता है, डिस्चार्ज वाल्व बोर ऊपर से निकलता है, और आमतौर पर एक एक्सेस या पोनी रॉड बोर होता है। इनमें से कोई भी बोर अलगाव में काम नहीं करता है। वे सभी एक ही आंतरिक गुहा में समाप्त होते हैं, जिसका अर्थ है कि उनके सभी छिद्र धातु के एक ही छोटे क्षेत्र में एकत्रित होते हैं। प्रत्येक बिंदु पर जहां एक बोर दूसरे की दीवार में टूट जाता है, निरंतर घेरा तनाव पथ बाधित हो जाता है। उस किनारे पर मौजूद धातु को लोड को उद्घाटन के चारों ओर पुनर्निर्देशित करना चाहिए। एक ही स्थान पर चार बोरों के मिलने से ये रुकावटें ओवरलैप हो जाती हैं। प्लंजर बोर का किनारा वाल्व के उद्घाटन से घिरा हुआ है; वाल्व के छिद्र प्लंजर मार्ग से बंधे होते हैं। उनके बीच कोई अबाधित, भार वहन करने वाला बंधन नहीं है - केवल दबाव से भरी गुहाओं द्वारा कई तरफ से घिरा हुआ सामग्री का एक संकीर्ण पुल है। इस कॉन्फ़िगरेशन का मतलब है कि बोर चौराहा केवल एक तनाव एकाग्रता बिंदु नहीं है। यह एक साथ कई तनाव बढ़ाने वाले कारकों का एक अभिसरण है। प्लंजर बोर पर चक्रीय दबाव, सक्शन दबाव दोलन, और डिस्चार्ज दबाव स्पाइक सभी प्रत्येक स्ट्रोक चक्र पर एक साथ इस क्षेत्र में पहुंचते हैं। असफलता के पीछे के नंबर बोर चौराहे पर तनाव एकाग्रता की गंभीरता सैद्धांतिक नहीं है - इसे बड़े पैमाने पर मापा गया है। में प्रकाशित शोध एएसएमई जर्नल ऑफ प्रेशर वेसल टेक्नोलॉजी क्रॉसबोर त्रिज्या अनुपात और दीवार मोटाई अनुपात के एक फ़ंक्शन के रूप में मोटी दीवार वाले सिलेंडरों में क्रॉस-बोर के लिए तनाव एकाग्रता कारक स्थापित करता है, जो डिज़ाइन वक्र प्रदान करता है जिसका उपयोग इंजीनियर विफलता क्षेत्रों की भविष्यवाणी करने के लिए करते हैं। एक मानक गोलाकार रेडियल क्रॉसबोर के लिए - ऐतिहासिक रूप से उपयोग की जाने वाली ज्यामिति सबसे अधिक तरल पदार्थ समाप्त होती है - चौराहे के किनारे पर एससीएफ लगभग है 2.30 . इसका मतलब है कि नाममात्र 10,000 पीएसआई आंतरिक दबाव पर काम करने वाला एक ब्लॉक बोर चौराहे के किनारे पर लगभग 23,000 पीएसआई के स्थानीय चरम तनाव का अनुभव करता है। एक इष्टतम आकार का अण्डाकार क्रॉसबोर इसे लगभग 1.52 तक कम कर देता है, और एक इष्टतम ऑफसेट गोलाकार बोर इसे लगभग 1.33 तक नीचे ला सकता है। ये छोटे अंतर नहीं हैं. एक गोलाकार से अण्डाकार बोर क्रॉस-सेक्शन में जाने से चरम चक्रीय तनाव लगभग एक तिहाई कम हो जाता है, जो सीधे थकान जीवन के एक महत्वपूर्ण विस्तार में बदल जाता है। अत्यधिक गैर-रेखीय तरीके से तनाव के आयाम के साथ थकान जीवन का पैमाना - चरम तनाव में छोटी कटौती विफलता से पहले चक्र गणना में असंगत रूप से बड़े सुधार लाती है। एससीएफ में 17 से 25 प्रतिशत की कमी से थकान जीवन परीक्षण के परिणामों में 40 प्रतिशत सुधार देखा गया है, जो प्रति मिनट 200 स्ट्रोक पर एकल डिजाइन परिवर्तन से अतिरिक्त क्षेत्र सेवा के हफ्तों में तब्दील हो जाता है। क्रैक आरंभ, प्रसार, और वाशआउट सक्शन स्ट्रोक पर लगभग शून्य और डिस्चार्ज स्ट्रोक पर नाममात्र दबाव के गुणकों के बीच बोर चौराहे के किनारे पर तनाव के साथ, उस किनारे पर सामग्री ब्लॉक में कहीं और से कहीं अधिक दर पर क्षति जमा करती है। बोर चौराहे की सतह पर थकान दरारें शुरू होती हैं, जहां तन्य तनाव सबसे अधिक होता है और सतह खत्म दोष, मशीनिंग निशान, या माइक्रोस्ट्रक्चरल असंतोष न्यूक्लिएशन साइट प्रदान करते हैं। एक बार दरार बनने के बाद, प्रत्येक दबाव चक्र इसे और गहरा कर देता है। दरार की नोक - अपने आप में एक ज्यामितीय तनाव एकाग्रता - हर चक्र के साथ तनाव को और बढ़ाती है, जिससे दरार का अग्रभाग उत्तरोत्तर आगे बढ़ता है। फ्रैक्चर आम तौर पर अधिकतम घेरा तनाव की दिशा का पालन करते हुए, बोर दीवार के साथ अक्षीय रूप से फैलता है, या तो डिस्चार्ज बोर गुहा या पंपिंग चैम्बर दीवार की ओर बाहर की ओर काम करता है। विफलता तब भयावह हो जाती है जब दरार दो अलग-अलग दबाव वाले क्षेत्रों के बीच एक रास्ता खोल देती है। डिस्चार्ज दबाव, जो 9,000 से 13,000 पीएसआई या अधिक पर बैठता है, दरार के माध्यम से प्लंजर बोर कक्ष से जुड़ता है, जो इनटेक स्ट्रोक के दौरान 10 से 100 पीएसआई तक कम हो सकता है। अंतर दरार के माध्यम से ही एक उच्च-वेग द्रव जेट बनाता है। यह जेट दरार की दीवारों को इतनी तेजी से नष्ट करता है कि अकेले यांत्रिक दरार प्रसार कभी भी मेल नहीं खा सकता है - ब्लॉक सामग्री के माध्यम से एक चैनल को प्रभावी ढंग से जल-जेट करना। परिणाम तेजी से धुलना, पंप दक्षता का नुकसान और अपरिवर्तनीय शरीर क्षति है जिसे व्यय योग्य घटकों को प्रतिस्थापित करके मरम्मत नहीं की जा सकती है। यही कारण है कि बोर इंटरसेक्शन विफलताएं धीरे-धीरे उत्पन्न होने के बावजूद अचानक दिखाई देती हैं। दरार कई हज़ार चक्रों में धीरे-धीरे बढ़ती है; एक बार दबाव कनेक्शन बन जाने के बाद वॉशआउट मिनटों में पूरा हो जाता है। ज्यामिति और सामग्री: दो लीवर इंजीनियर खींचते हैं यह जानना कि तनाव कहाँ और क्यों केंद्रित है, सीधे तौर पर बताता है कि इसे कैसे कम किया जा सकता है। दो स्वतंत्र पथ हैं: ज्यामितीय रीडिज़ाइन और सामग्री उन्नयन। सबसे टिकाऊ द्रव सिरे दोनों का उपयोग करते हैं। ज्यामिति पक्ष पर, प्रमुख हस्तक्षेप बोर प्रोफ़ाइल को आकार देना और प्रतिच्छेदन त्रिज्या डिज़ाइन हैं। गोलाकार क्रॉसबोर प्रोफाइल को अण्डाकार वाले से बदलने से घेरा तनाव को चौराहे के किनारे से दूर पुनर्वितरित किया जाता है, जिससे शिखर एससीएफ कम हो जाता है। चौराहे पर एक सम्मिश्रण त्रिज्या या कक्ष जोड़ने से - एक तेज कोने को छोड़ने के बजाय - तनाव को आगे बढ़ने का एक आसान रास्ता मिलता है, जिससे एकाग्रता कारक कम हो जाता है। बैरल-प्रोफ़ाइल केंद्रीय गुहाएं, जो समकोण बोर प्रतिच्छेदन कोणों के बजाय कुंठित बनाती हैं, समकोण प्रतिच्छेदन द्वारा बनाए गए तेज ज्यामितीय संक्रमण को समाप्त करके समान परिणाम प्राप्त करती हैं। सामग्री को रणनीतिक रूप से हटाने से, विरोधाभासी रूप से, जो बचा है उसे अधिक समान रूप से भार उठाने की अनुमति देकर तनाव कम हो जाता है। भौतिक पक्ष पर, चुनाव यह निर्धारित करता है कि दरार शुरू होने से पहले शरीर कितना चक्रीय तनाव सहन कर सकता है। बेहतर थकान प्रतिरोध और संक्षारण प्रतिरोध के साथ उच्च शक्ति वाले मिश्र धातु स्टील्स फ्रैक्चरिंग अनुप्रयोगों की मांग में मानक हैं। 17-4पीएच और 15-5पीएच स्टेनलेस स्टील जैसे ग्रेड थकान प्रतिरोध और संक्षारण प्रतिरोध के साथ उच्च दबाव को नियंत्रित करने के लिए आवश्यक तन्य शक्ति को जोड़ते हैं जो लंबे समय तक सेवा अंतराल पर बोर चौराहे के किनारों को बरकरार रखते हैं। संक्षारण मायने रखता है क्योंकि फ्रैक्चरिंग तरल पदार्थ रासायनिक रूप से आक्रामक होते हैं; बोर चौराहे की सतह पर गड्ढा खोदने से थकान दरारों के लिए वही न्यूक्लियेशन साइट बन जाती है जो एक मशीनिंग निशान बनाता है, इसलिए एक सामग्री जो सेवा में गड्ढे का प्रतिरोध करती है वह सीधे थकान जीवन का विस्तार कर रही है। हीट ट्रीटमेंट विनिर्देश, बोर चौराहों पर सतह खत्म गुणवत्ता, और अवशिष्ट तनाव स्थिति (ऑटोफ्रेटेज प्रक्रियाएं बोर सतहों पर लाभकारी संपीड़न अवशिष्ट तनाव पेश कर सकती हैं) अतिरिक्त चर हैं जो अनुभवी निर्माता थकान जीवन को ज्यामिति और सामग्री से परे धकेलने के लिए नियंत्रित करते हैं। द्रव सिरे को चुनते या प्रतिस्थापित करते समय इसका क्या अर्थ है फ्रैक्चरिंग या अच्छी तरह से सेवा अनुप्रयोगों में तरल पदार्थ के सिरों को निर्दिष्ट करने, खरीदने या बदलने वाले किसी भी व्यक्ति के लिए, बोर चौराहे पर तनाव एकाग्रता एक अमूर्त इंजीनियरिंग चिंता नहीं है - यह उन उत्पादों के बीच सेवा जीवन भिन्नता का प्राथमिक चालक है जो अन्यथा बाहर से समान दिखते हैं। समान नाममात्र दबाव रेटिंग के साथ एक ही पंप को फिट करने के लिए बनाए गए दो द्रव सिरे, बोर चौराहे की ज्यामिति, सामग्री ग्रेड, गर्मी उपचार और सतह खत्म में काफी भिन्न हो सकते हैं। वे अंतर यह निर्धारित करते हैं कि प्रतिस्थापन की आवश्यकता से पहले कोई ब्लॉक 200 घंटे या 600 घंटे चलता है या नहीं। प्रति यूनिट खरीद मूल्य आपको लगभग कुछ भी नहीं बताता है; प्रति पम्पिंग घंटे की लागत आपको सब कुछ बताती है। द्रव अंत आपूर्तिकर्ता का मूल्यांकन करने के लिए सामग्री विनिर्देश (विशेष रूप से उच्च-थकान-प्रतिरोध स्टेनलेस ग्रेड मानक या अपग्रेड हैं), बोर इंटरसेक्शन डिज़ाइन (चाहे अण्डाकार बोर या अनुकूलित इंटरसेक्शन प्रोफाइल का उपयोग किया जाता है), और बोर सतह खत्म पर गुणवत्ता नियंत्रण के बारे में पूछने की आवश्यकता होती है। जो आपूर्तिकर्ता इन सवालों का जवाब नहीं दे सकते, वे विशेष रूप से बोर इंटरसेक्शन प्रदर्शन के लिए इंजीनियरिंग नहीं कर रहे हैं - वे एक आयामी ड्राइंग के लिए इंजीनियरिंग कर रहे हैं और उम्मीद कर रहे हैं कि सामग्री भार वहन करेगी। टायसी का फ्रैक्चरिंग अनुप्रयोगों के लिए निर्मित उच्च दबाव वाले स्टेनलेस स्टील द्रव सिरे इन-हाउस हीट ट्रीटमेंट और पूर्ण मेटलोग्राफिक गुणवत्ता नियंत्रण के साथ सुपर स्टेनलेस II ™ ग्रेड (17-4PH / 15-5PH) से निर्मित होते हैं - सामग्री और प्रक्रिया दोनों स्तरों पर बोर चौराहे की थकान को संबोधित करते हैं। की पूरी रेंज वाल्व, प्लंजर और पैकिंग सील सहित द्रव अंत प्रतिस्थापन भाग जब व्यय योग्य घटक ब्लॉक के जीवन के अंत तक पहुंचते हैं तो तेजी से बदलाव के लिए इसे इन्वेंट्री में रखा जाता है। प्रमुख फ्रैक पंप प्लेटफॉर्म चलाने वाली टीमों के लिए, पूरी सूची प्रमुख फ्रैक पंप प्लेटफार्मों के लिए पूर्ण द्रव अंत असेंबली हॉलिबर्टन, एसपीएम, जीडी, एफएमसी और अन्य सामान्य प्रणालियों के साथ संगतता को कवर करता है। तरल पदार्थ के अंत में बोर चौराहा हमेशा सबसे कमजोर बिंदु होगा - ज्यामिति और भौतिकी इसकी गारंटी देते हैं। व्यावहारिक प्रश्न यह है कि एक अच्छी तरह से इंजीनियर किया गया ब्लॉक उस भेद्यता को कितना और कितने समय तक रोक कर रख सकता है। .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

क्यों बर्फ़ीली तापमान तरल पदार्थों के लिए विशेष रूप से खतरनाक है? एक तरल अंत जो टेक्सास की गर्मियों में त्रुटिहीन रूप से चलता है, सीज़न की पहली हार्ड फ़्रीज़ पर विनाशकारी रूप से विफल हो सकता है - इसलिए नहीं कि उपकरण बदल गया, बल्कि इसलिए कि भौतिकी बदल गई। फ्रैक पंप द्रव अंत के अंदर, आपके पास ठंड के मौसम में एक साथ काम करने वाली तीन स्थितियां होती हैं: उच्च दबाव वाली गुहाएं जो एक बार तरल पदार्थ रखती हैं अब अवशिष्ट पानी को फंसाती हैं, सटीक-मशीनीकृत निकासी जो आयामी परिवर्तन के लिए लगभग कोई जगह नहीं छोड़ती हैं, और इलास्टोमेरिक सील जिनका काम लचीला बने रहने पर निर्भर करता है। जब तापमान 32°F से नीचे चला जाता है, तो पंप में बचा हुआ पानी जमने पर फैलने लगता है - सिलेंडर की दीवारों, वाल्व बोर और एंड-कैप चेहरों पर 2,000 पीएसआई तक रेडियल दबाव डालता है। वह बल हेयरलाइन दोष और ध्वनि सतह के बीच भेदभाव नहीं करता है। क्षति प्रोफ़ाइल भी भ्रामक है. किसी काम के दौरान सील फटने के विपरीत, फ़्रीज़-संबंधी दरार अक्सर आंतरिक रूप से शुरू होती है और तब तक अदृश्य रहती है जब तक कि पंप पर दोबारा दबाव न डाला जाए। तब तक, आप एक टूटे हुए ब्लॉक, एक टूटे हुए प्लंजर बोर, या एक असफल डिस्चार्ज कवर को देख रहे हैं - ऐसी विफलताएं जो एक इकाई को काम के बीच में बंद कर देती हैं और शायद ही कभी चेतावनी के संकेतों के साथ खुद को घोषित करती हैं। यही कारण है कि फ़्रीज़ सुरक्षा के लिए उच्च दबाव वाले द्रव अंत संयोजनों को तेल क्षेत्र की मांग वाली स्थितियों के लिए इंजीनियर किया गया है एक अच्छा-से-होना नहीं है; यह एक उत्पादक शीतकालीन अभियान और एक महंगे पुनर्निर्माण सीज़न के बीच का अंतर है। अमेरिकी पेट्रोलियम संस्थान इस बात को रेखांकित करता है कि चरम क्षेत्र की परिस्थितियों में उपकरण की अखंडता कितनी महत्वपूर्ण है- एपीआई कक्षा 16FI, नया फ्रैक आयरन सुरक्षा मानक , विशेष रूप से उच्च दबाव संचालन की कठोरता को संबोधित करने के लिए विकसित किया गया था जहां उपकरण डिजाइन सीमाओं को धक्का देने वाली परिस्थितियों में संचालित होते हैं। ठंड का मौसम उन सीमाओं में से एक है, और इसे अधिकांश ऑपरेटर अभी भी कम आंकते हैं। सर्दियों के दौरान तरल पदार्थ के सबसे कमजोर घटक तरल पदार्थ के सिरे का प्रत्येक भाग समान रूप से जमने के जोखिम के संपर्क में नहीं आता है। यह समझने से कि कौन से घटक पहले विफल होते हैं—और क्यों—आपको अपने निरीक्षण प्रयास को प्राथमिकता देने की सुविधा मिलती है जहां यह वास्तव में मायने रखता है। पैकिंग सील पैकिंग सील यकीनन ठंड के मौसम का पहला नुकसान है। इलास्टोमेरिक सामग्री 20°F से नीचे काफी कठोर हो जाती है, जिससे एक प्रत्यागामी प्लंजर के चारों ओर एक गतिशील सील बनाए रखने के लिए आवश्यक अनुरूपता खो जाती है। एक सील जो 70°F पर सील होती है वह दृश्यमान क्षति होने से पहले ही उप-शून्य स्थितियों में स्टार्टअप पर लीक हो सकती है। थर्मल साइक्लिंग से समस्या और बढ़ जाती है: बार-बार फ्रीज-पिघलना चक्र सील बॉडी में सूक्ष्म दरार का कारण बनता है, जिससे परिचालन घंटे की गणना की भविष्यवाणी से कहीं अधिक तेजी से घिसाव होता है। थर्मल साइक्लिंग के तहत लोच बनाए रखने के लिए डिज़ाइन की गई पैकिंग सील उत्तरी बेसिन सर्दियों में जाने वाली विशिष्ट लागत के लायक हैं। सवार प्लंजर सतहें सख्त आयामी सहनशीलता और कठोर सुरक्षात्मक कोटिंग्स पर निर्भर करती हैं। ठंड की स्थिति में, दो विफलता मोड सामने आते हैं। सबसे पहले, स्टफिंग बॉक्स में कोई भी अवशिष्ट तरल प्लंजर के चारों ओर जम सकता है, जिससे एक बर्फ की पकड़ बन जाती है जो प्लंजर को अपनी जगह पर लॉक कर देती है - पावर एंड को स्टार्टअप पर उस प्रतिरोध को दूर करने और कोटिंग इंटरफेस पर तनाव को केंद्रित करने के लिए मजबूर करती है। दूसरा, प्लंजर बॉडी (स्टील या सिरेमिक-लेपित) और आसपास के जमे हुए तरल पदार्थ के बीच तेजी से तापमान अंतर थर्मल शॉक पैदा करता है जो सतह पर सूक्ष्म दरारें शुरू करता है। घर्षण और ठंडे वातावरण में सतह की थकान का विरोध करने के लिए कठोर प्लंजर बनाए गए हैं तापमान नीचे आने पर एक सार्थक बढ़त प्रदान करें। वाल्व और सीटें सक्शन और डिस्चार्ज वाल्व कार्य करने के लिए सटीक सीटिंग ज्यामिति पर निर्भर करते हैं। बर्फ का संदूषण - यहां तक ​​कि थोड़ी मात्रा में भी - वाल्व को खुला या बंद रख सकता है। दोनों मामलों में परिणाम दबाव अनियमितता है: या तो तरल पदार्थ वाल्व को बायपास करता है और प्रवाह दर को कम करता है, या अटक वाल्व दबाव स्पाइक्स का कारण बनता है जो ब्लॉक को असमान रूप से लोड करता है। रेत से भरे फ्रैक्चरिंग तरल पदार्थ इसे बदतर बनाते हैं; बर्फ और प्रॉपेंट मिलकर वाल्व बोर को अकेले की तुलना में अधिक प्रभावी ढंग से पैक कर सकते हैं। डिस्चार्ज और सक्शन कवर अंत कवर द्रव अंत शरीर में उच्चतम तन्यता तनाव एकाग्रता के अधीन हैं, विशेष रूप से बोल्ट छेद और निकला हुआ किनारा चेहरे के आसपास। ठंड की स्थिति में, आवरण गुहा के अंदर बर्फ का विस्तार बाहरी दबाव को लागू करता है जहां भौतिक तनाव पहले से ही उच्चतम होता है। एंड-कैप तनाव को झेलने के लिए डिस्चार्ज और सक्शन कवर बनाए गए हैं कम तापमान पर सामग्री की कठोरता पर निर्भर करें - एक विशिष्टता जो पर्मियन के दुर्लभ डीप फ़्रीज़ और बक्कन में दिनचर्या में महत्वपूर्ण हो जाती है। शीतकालीन पूर्व निरीक्षण और द्रव प्रबंधन सबसे अधिक लागत प्रभावी शीतकालीनकरण कार्य पहली बार जमने से पहले होता है, उसके बाद नहीं। आपके बेड़े में प्रत्येक तरल पदार्थ के अंत पर एक संरचित प्री-सीजन निरीक्षण में प्रति यूनिट लगभग दो से तीन घंटे लगते हैं और हफ्तों के डाउनटाइम को रोका जा सकता है। सभी अवशिष्ट तरल पदार्थ को पूरी तरह से सूखा दें। द्रव के सिरे पर सबसे निचले निकास बिंदु का उपयोग करें और भंडारण या स्टैंडबाय से पहले पुष्टि करें कि गुहा साफ है। यह न मानें कि गुरुत्वाकर्षण जल निकासी पूरी हो गई है - संदेह होने पर चूषण मार्गों को शुद्ध करने के लिए संपीड़ित हवा का उपयोग करें। पहले से मौजूद टूट-फूट के लिए पैकिंग सील का निरीक्षण करें। बाहर निकालना, कटे होंठ, या संपीड़न सेट दिखाने वाली किसी भी सील को ठंड के मौसम से पहले बदला जाना चाहिए, उसके बाद नहीं। 60°F पर मामूली रूप से गुजरने वाली सील 15°F पर विफल हो जाएगी। मलबे और बैठने की अखंडता के लिए वाल्व असेंबलियों की जाँच करें। ठंड के मौसम में वाल्व की विफलता का लगभग हमेशा एक मूल कारण पहले से मौजूद होता है - एक टूटी हुई सीट, एक घिसा हुआ स्प्रिंग, वाल्व बॉडी के पीछे रेत की पैकिंग। इसे अभी संबोधित करें. डिस्चार्ज और सक्शन कवर बोल्ट टॉर्क का निरीक्षण करें। पिछले अभियान के दौरान ढीले हुए बोल्ट छोटे द्रव जाल बनाते हैं। थ्रेड स्थिति की विशिष्टता और सत्यापन के लिए रिटॉर्क। कम तापमान वाले पैकिंग स्नेहक पर स्विच करें। मानक पैकिंग ग्रीस 32°F से काफी नीचे गाढ़े हो जाते हैं। अपने अनुमानित न्यूनतम परिवेश तापमान के लिए रेटेड स्नेहक का उपयोग करें। यदि संभव हो तो कम तापमान पर दबाव परीक्षण करें। ठंडे हाइड्रोस्टेटिक परीक्षण से सूक्ष्म दरारें पता चलती हैं जो धातु के परिवेश के तापमान पर लौटने पर गायब हो जाती हैं। यहां तक ​​कि 1,500-2,000 पीएसआई पर एक छोटा परीक्षण भी आपको सार्थक निदान डेटा देता है। द्रव प्रबंधन पंप से आगे तक फैला हुआ है। सुनिश्चित करें कि सक्शन लाइनें या तो पूरी तरह से खाली हैं या निरंतर परिसंचरण में रखी गई हैं, और सत्यापित करें कि किसी भी पानी-आधारित स्पेसर या विस्थापन तरल को ग्लाइकोल-आधारित विकल्प के साथ बदल दिया गया है यदि इकाई स्टैंडबाय के दौरान ठंड से नीचे तापमान देखती है। द्रव सिरे को गर्म रखना: तापन और इन्सुलेशन रणनीतियाँ सक्रिय रूप से संचालन करने वाले उपकरणों के लिए, लक्ष्य सरल है: स्टार्टअप से पहले तरल पदार्थ के अंतिम तापमान को 40°F से ऊपर रखें और 30 मिनट से अधिक की किसी भी निष्क्रिय अवधि के दौरान उन्हें ठंड से ऊपर बनाए रखें। दो दृष्टिकोण हैं - सक्रिय हीटिंग और निष्क्रिय इन्सुलेशन - और सबसे प्रभावी शीतकालीन कार्यक्रम दोनों का उपयोग करते हैं। सक्रिय ताप विसर्जन और परिसंचरण हीटर सक्शन मैनिफोल्ड में या सीधे तरल पदार्थ की आपूर्ति में रखे जाने से आने वाले तरल पदार्थ को पंप पर ठंडा होने से रोका जा सकता है। यह जल-आधारित फ़्रेक तरल पदार्थों के लिए विशेष रूप से महत्वपूर्ण है, जो 32°F पर जमना शुरू करते हैं और परिवेश के तापमान के उस सीमा तक पहुंचने से पहले ही सक्शन लाइनों में आंशिक रूप से जम सकते हैं। उच्च-मूल्य या लगातार चलने वाली इकाइयों के लिए, द्रव अंत शरीर के चारों ओर लपेटा हुआ और इन्सुलेशन से ढका हुआ इलेक्ट्रिक हीट टेप न्यूनतम परिचालन लागत पर प्रत्यक्ष थर्मल सुरक्षा प्रदान करता है। इंजन की तरफ ब्लॉक हीटर पावर एंड स्नेहन को प्रवाहित रखते हैं, लेकिन यह न मानें कि यह गर्मी द्रव सिरे तक पहुंचती है - वे थर्मल रूप से इतने अलग होते हैं कि इंजन गर्म होने पर भी तरल अंत खतरनाक रूप से ठंडा हो सकता है। निष्क्रिय इन्सुलेशन पंप बॉडी के लिए डिज़ाइन किए गए इंसुलेटिंग कंबल निष्क्रिय अवधि के दौरान कई घंटों तक अवशिष्ट गर्मी को बनाए रख सकते हैं, जिससे निरंतर ताप ऊर्जा के बिना काम के बीच आवश्यक समय मिलता है। अस्थायी गर्म-हवा वाले आश्रय-फ्रैक फैलाव पर तम्बू-शैली के बाड़े-उत्तरी कनाडाई बेसिन में मानक अभ्यास हैं और उत्तरी अमेरिका में तेजी से आम हैं। आश्रय के बुनियादी ढांचे में निवेश जल्दी से वापस आ जाता है यदि बीच-चरण अंतराल के दौरान एक हार्ड फ़्रीज़ रोल होता है। एक नियम जो विधि की परवाह किए बिना लागू होता है: पूरे काम के दबाव में कभी भी तरल अंत वाली ठंड शुरू न करें। पंप-इन शुरू करने से पहले तरल पदार्थ के सिरे को कम से कम 40°F तक पहुंचने दें। उच्च गति पर जमे हुए या लगभग जमे हुए तरल पदार्थ के माध्यम से ठंडे, कठोर तरल पदार्थ को चलाने का थर्मल झटका एक ब्लॉक को तोड़ने के सबसे विश्वसनीय तरीकों में से एक है, अन्यथा सेवा जीवन के वर्षों शेष होंगे। निष्क्रिय-उपकरण शीतकालीनकरण: जल निकासी और भंडारण प्रोटोकॉल जो उपकरण ठंड की स्थिति में 24 घंटे से अधिक समय तक बेकार पड़े रहेंगे, उन्हें एक विशिष्ट प्रक्रिया की आवश्यकता होती है - न कि केवल त्वरित नाली की। एक पंप जो वसंत ऋतु में स्वस्थ होकर वापस आता है और एक जिसे पूर्ण द्रव अंत पुनर्निर्माण की आवश्यकता होती है, के बीच का अंतर अक्सर इस बात पर निर्भर करता है कि इस चरण को कितनी अच्छी तरह से क्रियान्वित किया गया था। सारा तरल पदार्थ पूरी तरह से निकाल दें , जिसमें सक्शन कवर, डिस्चार्ज कवर और मैनिफोल्ड असेंबली में कोई भी निम्न-बिंदु गुहा शामिल है। यह सुनिश्चित करने के लिए कि गुरुत्वाकर्षण जल निकासी पूरी हो गई है, यदि आवश्यक हो तो इकाई को झुकाएँ। संपीड़ित हवा से शुद्ध करें कम दबाव (30-60 पीएसआई) पर सक्शन कनेक्शन के माध्यम से उन मार्गों से अवशिष्ट द्रव को साफ करने के लिए जहां गुरुत्वाकर्षण नहीं पहुंच पाएगा। संक्षारण अवरोधक या संरक्षण तेल लगाएं आंतरिक सतहों को कोट करने के लिए पैकिंग क्षेत्र के माध्यम से। यह सूखी सीलों को विस्तारित भंडारण के दौरान संपीड़न सेट लेने से भी रोकता है। सभी खुले बंदरगाहों को कैप करें -सक्शन कनेक्शन, डिस्चार्ज कनेक्शन और कोई भी उपकरण पोर्ट - नमी के प्रवेश को रोकने के लिए। सर्दियों की लंबी भंडारण अवधि के दौरान द्रव अंत गुहा के अंदर संघनन वाल्व सीटों और प्लंजर बोरों पर संक्षारण गड्ढे पैदा करने के लिए पर्याप्त है। इकाई की संरक्षण स्थिति को टैग करें और दस्तावेजित करें इसलिए लौटने वाले दल अनजाने में अनुशंसित चरणों के बिना एक संरक्षित पंप शुरू न करें। कोल्ड स्टोरेज के बाद सिफारिश करते समय, हमेशा स्टार्टअप से पहले तरल पदार्थ के अंत को पहले से भरें, सत्यापित करें कि सभी कैप और संरक्षण फिटिंग हटा दिए गए हैं, और काम के दबाव को आगे बढ़ाने से पहले ब्रेक-इन अवधि के लिए पंप को कम गति और कम दबाव पर चलाएं। द फ्रैक पंपों के लिए पावर एंड मेंटेनेंस गाइड यांत्रिक ड्राइव पक्ष के लिए पूरक अनुशंसा चरणों को शामिल किया गया है जिन्हें समानांतर में निष्पादित किया जाना चाहिए। विंटर स्पेयर पार्ट्स इन्वेंटरी का निर्माण ठंड का मौसम उन सटीक घटकों के घिसाव को तेज़ कर देता है जिन्हें तुरंत प्राप्त करना सबसे कठिन होता है। सर्दियों में जाने के लिए सही स्पेयर पार्ट्स की रणनीति सब कुछ स्टॉक करने के बारे में नहीं है - यह उन पार्ट्स को स्टॉक करने के बारे में है जो ठंड की स्थिति में सबसे अधिक बार विफल होते हैं और जिनकी अनुपस्थिति सबसे लंबे समय तक डाउनटाइम पैदा करती है। विफलता प्राथमिकता के आधार पर अनुशंसित शीतकालीन द्रव अंत स्पेयर पार्ट्स घटक शीतकालीन विफलता मोड अनुशंसित स्टॉक पैकिंग सील थर्मल सख्त होना, फ्रीज-पिघलना चक्रों से सूक्ष्म-क्रैकिंग पूर्ण सेट प्रति पंप × 2 वाल्व असेंबली (सीट बॉडी स्प्रिंग) बर्फ से प्रेरित बैठने की विफलता, प्रॉपेंट-बर्फ पैकिंग प्रति पंप पूर्ण वाल्व किट सवार बर्फ की पकड़ वाली सतह का टूटना, थर्मल शॉक कोटिंग की विफलता प्रति सक्रिय पंप 1 प्रतिस्थापन डिस्चार्ज/सक्शन कवर गास्केट आवरण गुहा में बर्फ के विस्तार से सील चेहरे की क्षति प्रति पंप 2 सेट बोल्ट और नट्स को ढक दें तनाव संक्षारण, कोल्ड-टॉर्क फास्टनर विफलता प्रति पंप पूर्ण बोल्ट किट चरम शीतकालीन ड्रिलिंग के दौरान सुदूर उत्तरी स्थानों में भागों की उपलब्धता का अनुमान शायद ही लगाया जा सकता है। स्थानीय स्तर पर स्टॉक करना - चाहे आपके यार्ड में या क्षेत्रीय वितरण बिंदु पर - लीड टाइम जोखिम को समाप्त कर देता है जो दो घंटे की मरम्मत को दो दिन के स्टैंडडाउन में बदल सकता है। पूर्ण द्रव अंत भाग और प्रतिस्थापन घटक अमेरिकी गोदाम स्थानों पर भंडारित होने से ऑपरेटरों को विदेशी शिपमेंट समयसीमा की प्रतीक्षा किए बिना जल्दी से पुनः आपूर्ति करने का विकल्प मिलता है। सीज़न से पहले उस इन्वेंट्री की योजना बनाना, उसके दौरान नहीं, एक बेड़े प्रबंधक द्वारा लिया जाने वाला एकमात्र उच्चतम-लीवरेज शीतकालीनकरण निर्णय है। .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

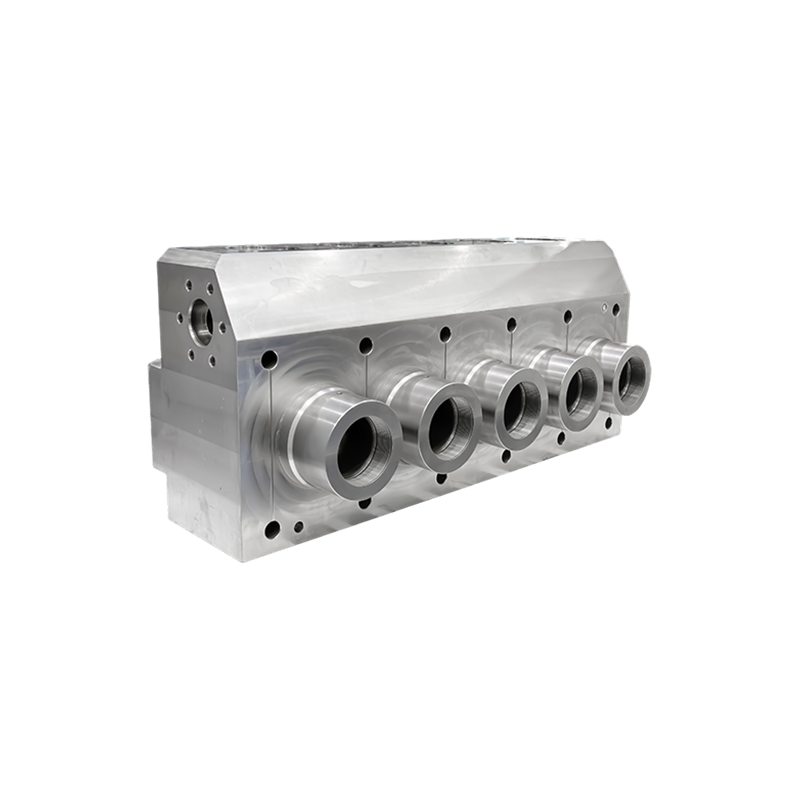

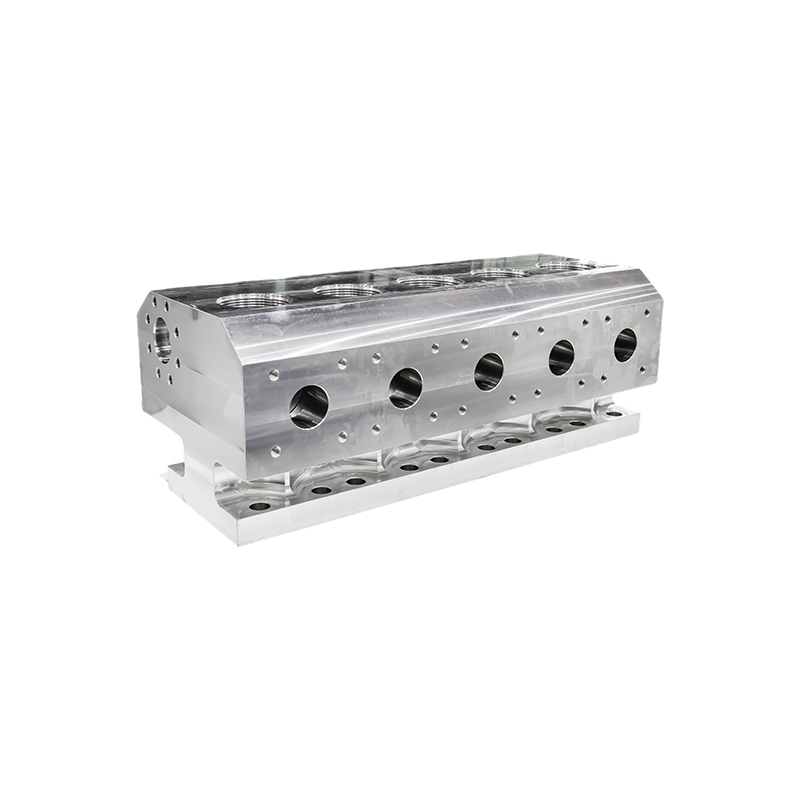

QWS5000 स्टेनलेस स्टील द्रव अंत विधानसभा व्यावहारिक उच्च दबाव और उच्च-उत्सर्जन, 15-5ph और 13-8 स्टेनलेस स्टील से बना। अनुकूलित स्मेल्टिंग: मध्यम आवृत्ति भट्ठी im acd lf vd ESR प्रभावी रूप से फेराइट ≤3%को नियंत्रित करता है। फोर्जिंग और हीट ट्रीटमेंट प्रक्रियाओं का अनुकूलन करें; तनाव से राहत और उम्र बढ़ने के साथ-साथ समान और परिष्कृत माइक्रोस्ट्रक्चर को सुनिश्चित करने के लिए तीन पियर्स और तीन पुलों के साथ सिंगल-पीस उत्पादन को अपनाया जाता है। उत्पाद संरचना अनुकूलन: यह उत्पाद व्यावहारिक रूप से फ्रैक्चरिंग, उच्च स्ट्रोक, उच्च दबाव और बड़े विस्थापन के लिए एक इलेक्ट्रिक ड्राइव द्वारा संचालित है। स्लॉट प्रकार को लालटेन प्रकार में सुधार किया गया था, जो उत्पाद की तनाव एकाग्रता को कम करता है, उत्पाद के थकान प्रतिरोध को बढ़ाता है, और सेवा जीवन को%35%तक बढ़ाता है। आंतरिक गुहा को मजबूत करने से उत्पाद के आंतरिक गुहा में यांत्रिक तनाव को कम करता है। थर्मल तनाव में 35%की वृद्धि होती है, और आंतरिक गुहा की सतह उच्च कठोरता तक पहुंचती है, पहनने-प्रतिरोधी और संक्षारण प्रतिरोधी प्रभावों को प्राप्त करती है, जो उत्पाद के सेवा जीवन को 30%से अधिक तक बढ़ाती है। मिलान प्रकारों की विस्तृत श्रृंखला और आकार के सामान का डिजाइन विभिन्न परिचालन आवश्यकताओं को पूरा करता है।

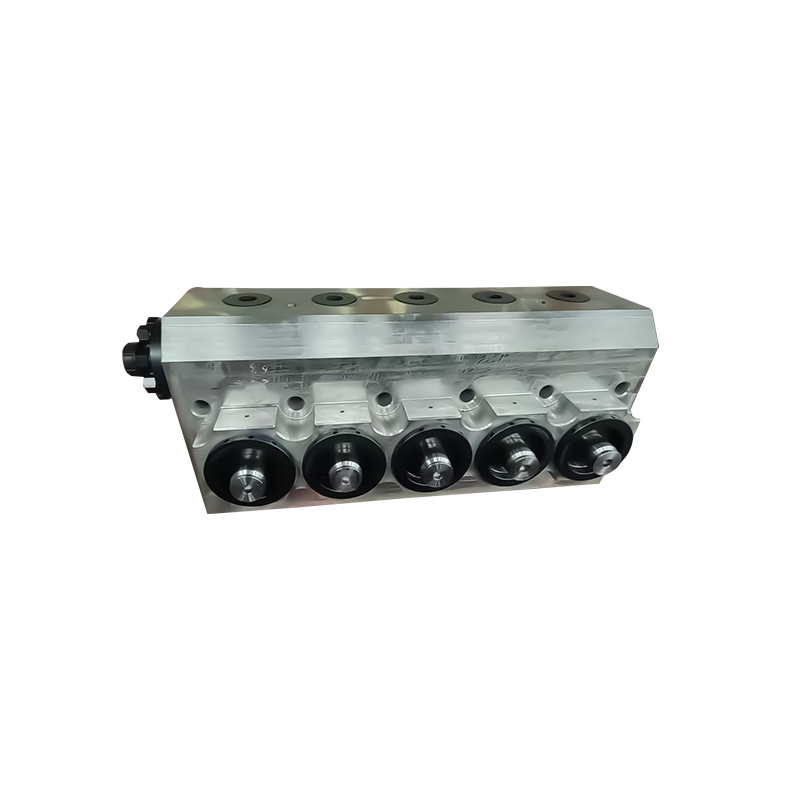

QWS3000 स्टेनलेस स्टील द्रव अंत विधानसभा व्यावहारिक उच्च दबाव और उच्च-उत्सर्जन, 15-5ph और 13-8 स्टेनलेस स्टील से बना। अनुकूलित स्मेल्टिंग: मध्यम आवृत्ति भट्ठी im acd lf vd ESR प्रभावी रूप से फेराइट ≤3%को नियंत्रित करता है। फोर्जिंग और हीट ट्रीटमेंट प्रक्रियाओं का अनुकूलन करें; तनाव से राहत और उम्र बढ़ने के साथ-साथ समान और परिष्कृत माइक्रोस्ट्रक्चर को सुनिश्चित करने के लिए तीन पियर्स और तीन पुलों के साथ सिंगल-पीस उत्पादन को अपनाया जाता है। उत्पाद संरचना अनुकूलन: यह उत्पाद व्यावहारिक रूप से फ्रैक्चरिंग, उच्च स्ट्रोक, उच्च दबाव और बड़े विस्थापन के लिए एक इलेक्ट्रिक ड्राइव द्वारा संचालित है। स्लॉट प्रकार को लालटेन प्रकार में सुधार किया गया था, जो उत्पाद की तनाव एकाग्रता को कम करता है, उत्पाद के थकान प्रतिरोध को बढ़ाता है, और सेवा जीवन को%35%तक बढ़ाता है। आंतरिक गुहा को मजबूत करने से उत्पाद के आंतरिक गुहा में यांत्रिक तनाव को कम करता है। थर्मल तनाव में 35%की वृद्धि होती है, और आंतरिक गुहा की सतह उच्च कठोरता तक पहुंचती है, पहनने-प्रतिरोधी और संक्षारण प्रतिरोधी प्रभावों को प्राप्त करती है, जो उत्पाद के सेवा जीवन को 30%से अधिक तक बढ़ाती है। मिलान प्रकारों की विस्तृत श्रृंखला और आकार के सामान का डिजाइन विभिन्न परिचालन आवश्यकताओं को पूरा करता है।

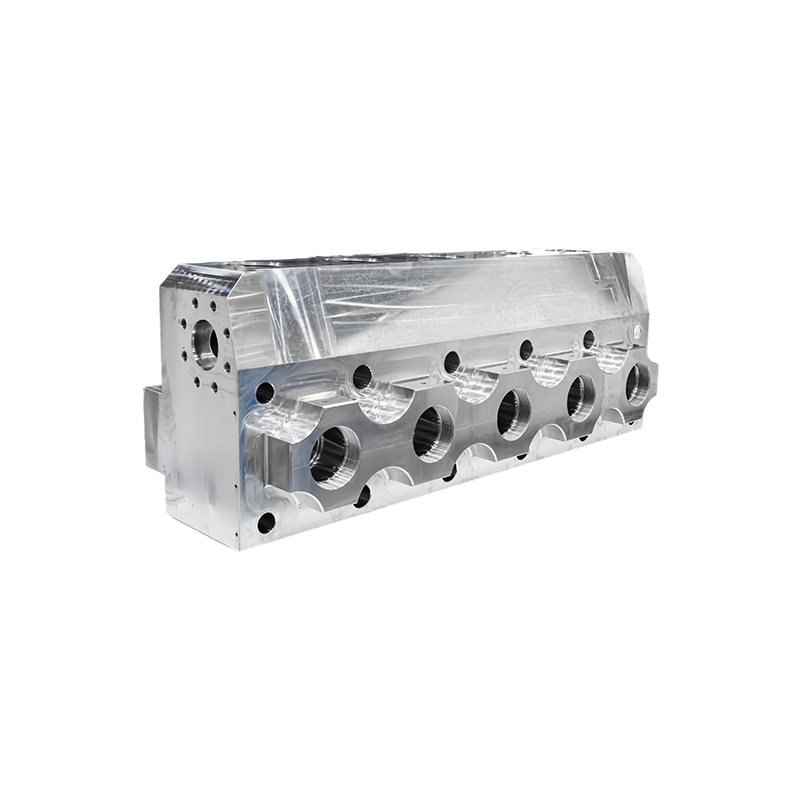

QWS2800 स्टेनलेस स्टील द्रव अंत विधानसभा व्यावहारिक उच्च दबाव और उच्च-उत्सर्जन, 15-5ph और 13-8 स्टेनलेस स्टील से बना। अनुकूलित स्मेल्टिंग: मध्यम आवृत्ति भट्ठी im acd lf vd ESR प्रभावी रूप से फेराइट ≤3%को नियंत्रित करता है। फोर्जिंग और हीट ट्रीटमेंट प्रक्रियाओं का अनुकूलन करें; तनाव से राहत और उम्र बढ़ने के साथ-साथ समान और परिष्कृत माइक्रोस्ट्रक्चर को सुनिश्चित करने के लिए तीन पियर्स और तीन पुलों के साथ सिंगल-पीस उत्पादन को अपनाया जाता है। उत्पाद संरचना अनुकूलन: यह उत्पाद व्यावहारिक रूप से फ्रैक्चरिंग, उच्च स्ट्रोक, उच्च दबाव और बड़े विस्थापन के लिए एक इलेक्ट्रिक ड्राइव द्वारा संचालित है। स्लॉट प्रकार को लालटेन प्रकार में सुधार किया गया था, जो उत्पाद की तनाव एकाग्रता के लिए है, उत्पाद के थकान प्रतिरोध को बढ़ाता है, और सेवा जीवन को%35%तक बढ़ाता है। आंतरिक गुहा को मजबूत करने से उत्पाद के आंतरिक गुहा में यांत्रिक तनाव को कम करता है। थर्मल तनाव में 35%की वृद्धि होती है, और आंतरिक गुहा की सतह उच्च कठोरता तक पहुंचती है, पहनने-प्रतिरोधी और संक्षारण प्रतिरोधी प्रभावों को प्राप्त करती है, जो उत्पाद के सेवा जीवन को 30%से अधिक तक बढ़ाती है। मिलान प्रकारों की विस्तृत श्रृंखला और आकार के सामान का डिजाइन विभिन्न परिचालन आवश्यकताओं को पूरा करता है। यह 3.75 ", 4", 4.5 ", आदि के प्लंजर आकारों को पूरा करता है।

FRAC पंप बोल्ट और नट्स तेल और गैस उत्पादन में फ्रैक्चरिंग पंप के मुख्य बन्धन घटक हैं, जो काम की स्थिति के लिए डिज़ाइन किए गए हैं। वे ज्यादातर उच्च शक्ति वाले मिश्र धातु स्टील से बने होते हैं, और गर्मी के उपचार के बाद, तन्यता ताकत 1200mpa से अधिक तक पहुंच सकती है, जो कि फ्रैक्चरिंग ऑपरेशंस में पल्स प्रेशर और 100MPA तक के गंभीर कंपन का सामना कर सकती है। ​ इस प्रकार का फास्टनर एक सटीक थ्रेड डिज़ाइन को अपनाता है, जो एक सेल्फ-लॉकिंग स्ट्रक्चर या एंटी-लॉसिंग कोटिंग के साथ संयुक्त है, जो उच्च आवृत्ति प्रभाव के तहत प्रभावी रूप से ढीला होने से रोक सकता है। बोल्ट हेड आमतौर पर हेक्सागोनल या डोडेकैगनल होता है, जो विशेष उपकरणों का उपयोग करके एक छोटे से स्थान में त्वरित डिस्सैमली और असेंबली के लिए सुविधाजनक होता है, उपकरण रखरखाव समय को छोटा करता है। ​ भूमिगत जटिल वातावरण के अनुकूल होने के लिए, कुछ उत्पाद सतह-एंटी-कोरियन ट्रीटमेंट से भी गुजरेंगे, जैसे कि गैल्वनाइजिंग, फॉस्फेटिंग, या डैक्रोमेट कोटिंग, जो सल्फर युक्त मीडिया से जंग का विरोध कर सकते हैं और सेवा जीवन का विस्तार कर सकते हैं। असेंबली सटीकता के संदर्भ में, इसका सहिष्णुता नियंत्रण फ्रैक्चरिंग पंप सिलेंडर, वाल्व बॉक्स और अन्य घटकों के साथ एक करीबी फिट सुनिश्चित करने के लिए सख्त है ताकि रिसाव के जोखिम को कम किया जा सके। फ्रैक्चरिंग सिस्टम के "संयुक्त" के रूप में, फ्रैक पंप बोल्ट और नट्स की विश्वसनीयता सीधे ऑपरेशन की सुरक्षा और दक्षता से संबंधित है, और तेल और गैस निष्कर्षण उपकरणों में एक अपरिहार्य प्रमुख घटक है। वाल्व बॉक्स सहायक उपकरण, विभिन्न मॉडल, स्थानीय रूप से स्टॉक और विनिमेय हैं।

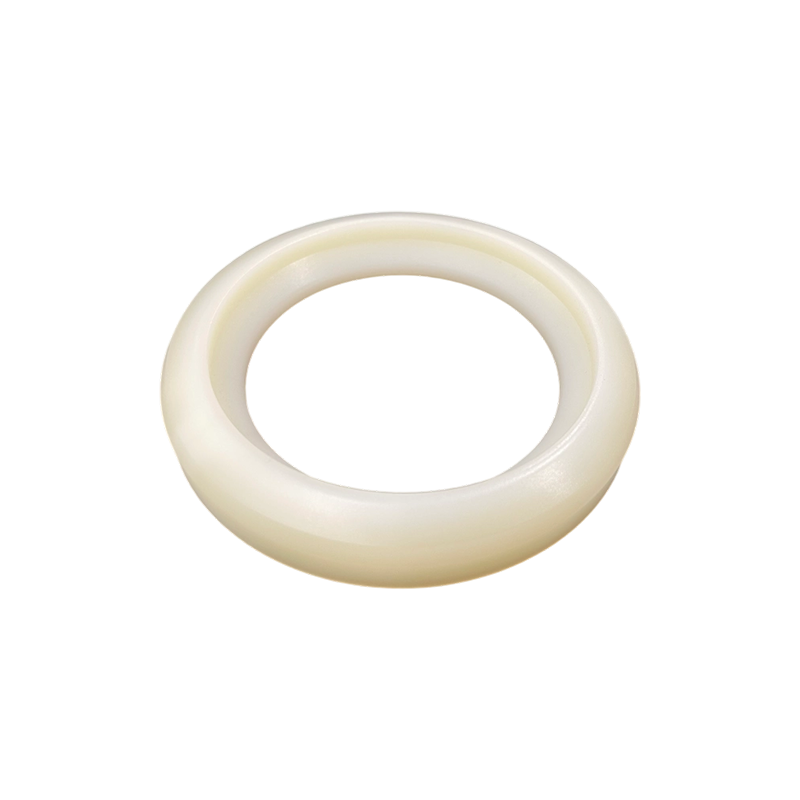

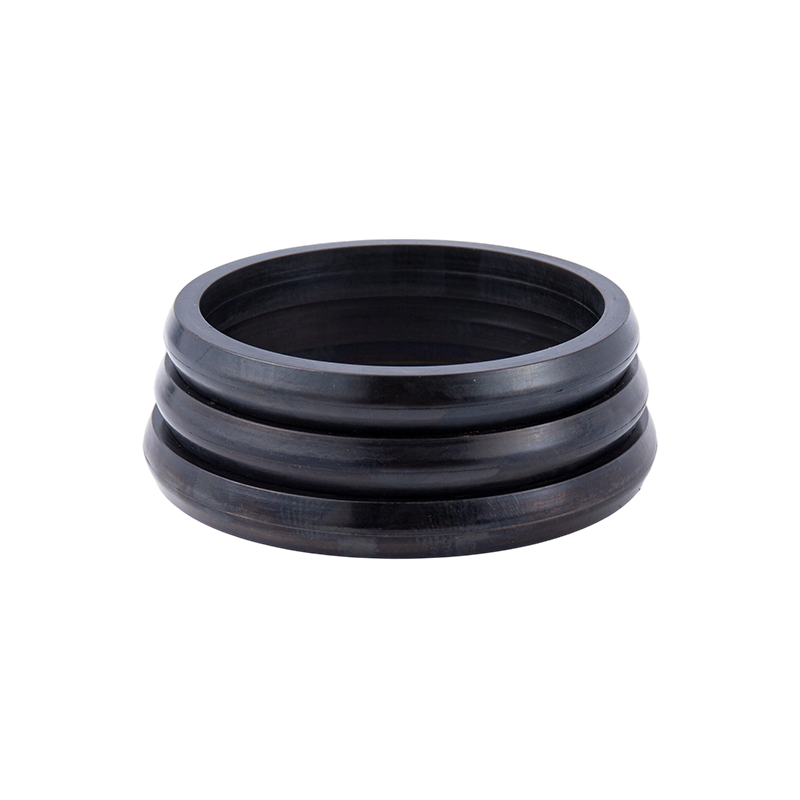

डी-टाइप सीलिंग रिंग एक विशिष्ट संरचित सीलिंग तत्व है, जिसका नाम "डी"-जैसा क्रॉस-सेक्शन है, जो संरचनात्मक स्थिरता के साथ सील प्रदर्शन को जोड़ती है। इसका डिजाइन चतुराई से एक ओ-रिंग के लोचदार मुआवजे की विशेषताओं के साथ एक आयताकार सीलिंग रिंग की दबाव-असर क्षमता को जोड़ती है। सपाट भाग एक स्थिर समर्थन सतह प्रदान कर सकता है और संपर्क दबाव को प्रभावी ढंग से फैला सकता है, जबकि घुमावदार पक्ष अपने विरूपण के माध्यम से सीलिंग सतह के मामूली विचलन के लिए अनुकूल हो सकता है, गतिशील या स्थिर परिस्थितियों में अच्छी सीलिंग सुनिश्चित करता है। ​ सीलिंग रिंग आमतौर पर तेल प्रतिरोधी और तापमान प्रतिरोधी नाइट्राइल रबर, फ्लोरोरुबर और अन्य सामग्रियों से बना होता है। अलग -अलग सामग्रियों को -60 ℃ से 200 ℃ या यहां तक कि व्यापक तापमान सीमा को पूरा करने के लिए उपयोग वातावरण के अनुसार चुना जा सकता है। इसी समय, इसमें हाइड्रोलिक तेल, ईंधन, पानी और विभिन्न प्रकार के रासायनिक मीडिया के लिए अच्छी सहिष्णुता है। स्थापना के दौरान, इसकी असममित संरचना विधानसभा विचलन के कारण होने वाले रिसाव के जोखिम को कम करने के लिए विशिष्ट नाली डिजाइन से सटीक रूप से मेल खा सकती है। यह व्यापक रूप से हाइड्रोलिक सिस्टम, ऑटोमोटिव गियरबॉक्स, इंजीनियरिंग मशीनरी सिलेंडर और अन्य अवसरों में सीलिंग विश्वसनीयता के लिए उच्च आवश्यकताओं के साथ उपयोग किया जाता है। पारंपरिक सीलिंग रिंग्स की तुलना में, डी-टाइप सीलिंग रिंग विशेष रूप से पारस्परिक गति परिदृश्यों में अच्छा प्रदर्शन करती है। यह न केवल घर्षण प्रतिरोध को कम कर सकता है, बल्कि उचित क्रॉस-सेक्शन डिजाइन के माध्यम से सेवा जीवन का विस्तार भी कर सकता है। यह औद्योगिक सीलिंग के क्षेत्र में दक्षता और स्थिरता दोनों के लिए एक आदर्श विकल्प है। वाल्व बॉक्स सहायक उपकरण, विभिन्न मॉडल, स्थानीय रूप से स्टॉक और विनिमेय हैं।

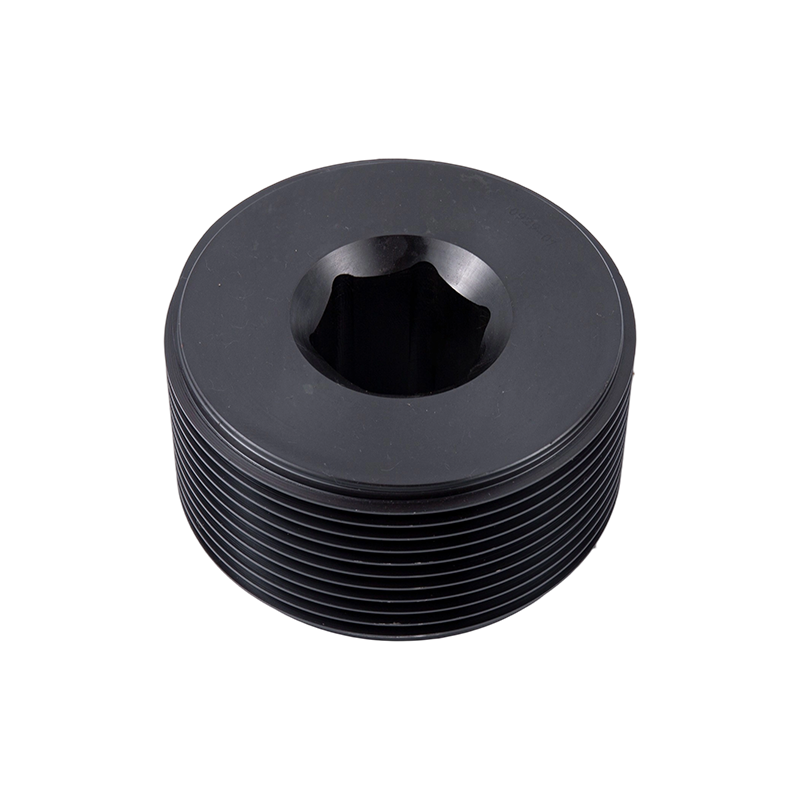

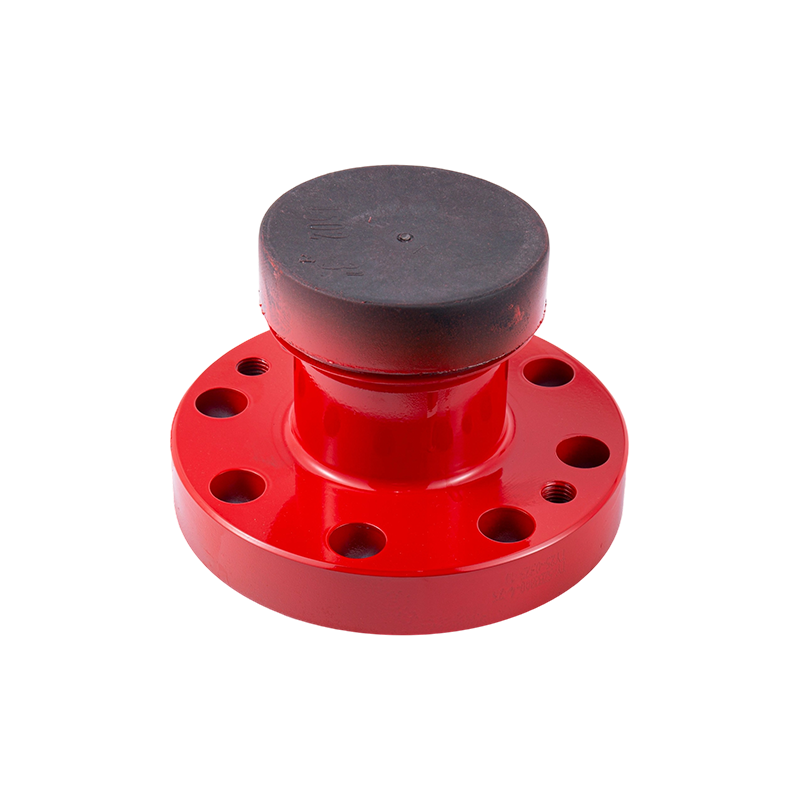

फ्रैक पंप डिस्चार्ज कवर और फ्रैक पंप सक्शन कवर पंप बॉडी के कुशल संचालन को सुनिश्चित करने के लिए प्रमुख घटक हैं। वे क्रमशः पंप बॉडी के इनलेट और आउटलेट के दोनों किनारों पर स्थित हैं, और आंतरिक घटकों को सील करने, मार्गदर्शन करने और उनकी रक्षा करने में महत्वपूर्ण भूमिका निभाते हैं। ​ FRAC पंप डिस्चार्ज कवर फ्रैक्चरिंग पंप के डिस्चार्ज पाइपलाइन से जुड़ा हुआ है और सीधे उच्च दबाव वाले द्रव के प्रभाव को सहन करता है। इसके डिजाइन को अत्यधिक उच्च दबाव प्रतिरोध प्रदर्शन को पूरा करना चाहिए। यह आमतौर पर सीलिंग सतह के सपाटता को सुनिश्चित करने के लिए उच्च शक्ति वाले मिश्र धातु स्टील और सटीक-संसाधित के साथ जाली होता है। इसका उपयोग उच्च दबाव वाले तरल पदार्थ के रिसाव को रोकने के लिए विशेष सील (जैसे ओ-रिंग या धातु सीलिंग रिंग) के साथ किया जाता है। इसके अलावा, डिस्चार्ज कवर अक्सर द्रव की प्रवाह दिशा को अनुकूलित करने, अशांत नुकसान को कम करने और पंप शरीर की निर्वहन दक्षता में सुधार करने के लिए एक प्रवाह गाइड संरचना से सुसज्जित होता है। FRAC पंप सक्शन कवर सक्शन पाइपलाइन से जुड़ा हुआ है, और इसका मुख्य कार्य पंप चैंबर को सुचारू रूप से प्रवेश करने के लिए कम दबाव वाले द्रव को निर्देशित करना है। डिस्चार्ज कवर की तुलना में, सक्शन कवर कम दबाव के अधीन है, लेकिन सीलिंग और तरलता पर सख्त आवश्यकताएं हैं। इसके आंतरिक प्रवाह चैनल डिजाइन को गुहिकायन को रोकने के लिए अत्यधिक स्थानीय प्रतिरोध से बचना चाहिए। यह आमतौर पर द्रव ऊर्जा हानि को कम करने के लिए एक सुव्यवस्थित संरचना को अपनाता है। सामग्री के संदर्भ में, सक्शन एंड कवर ज्यादातर जंग-प्रतिरोधी मिश्र धातु से बना होता है, जिसमें रेत और रासायनिक योजक युक्त फ्रैक्चरिंग द्रव वातावरण के अनुकूल होता है और सेवा जीवन का विस्तार होता है। ​ दोनों सख्ती से बोल्ट के माध्यम से पंप शरीर से जुड़े हुए हैं। असमान बल के कारण विरूपण से बचने के लिए विधानसभा के दौरान सटीक संरेखण सुनिश्चित किया जाना चाहिए। रखरखाव के दौरान, सीलिंग प्रदर्शन निरीक्षण और अंतिम कवर के पहनने का मूल्यांकन प्रमुख बिंदु हैं। उम्र बढ़ने की सील के समय पर प्रतिस्थापन या पहना सतहों की मरम्मत प्रभावी रूप से पंप की विफलता के जोखिम को कम कर सकती है और फ्रैक्चरिंग संचालन की निरंतर और स्थिर प्रगति को सुनिश्चित कर सकती है। वाल्व बॉक्स सामान, विभिन्न मॉडल, स्थानीय रूप से स्टॉक किए गए और विनिमेय $ हैं
